▲应用规范
1、设计制造：GB/T 12224-2005、JB/T 7747-2010
2、连接形式：卡套式；内螺纹连接
3、结构特征：热锻压阀体；锥面密封；活动阀瓣
4、阀门检验和试验：GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定

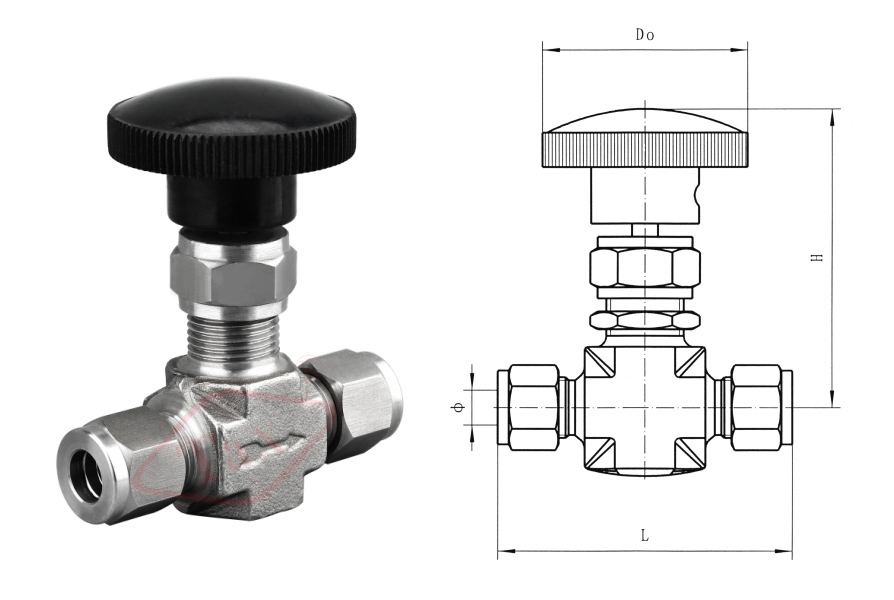

▲结构形式
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 6.4 |
| 壳体试验 | 9.6 |
| 密封试验 | 7.04 |
| 气压试验 | 0.6 |
| 适用温度 | ≦180°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| QJ-1 | 304 | 304 | 304 | 304 | 柔性石墨 PTFE |
▲主要外形尺寸
| 规格 | Φ | L | H | Do | 重量(kg) |
| DN6 | Φ6 | 54 | 58 | 42 | 0.2 |
| DN8 | Φ8 | 54 | 58 | 42 | 0.2 |
| DN10 | Φ10 | 72 | 67 | 50 | 0.3 |
| DN12 | Φ12 | 72 | 67 | 50 | 0.3 |
