▲应用规范
1、设计制造：GB/T 12224-2005、JB/F 7747-2010
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；活动阀瓣；阀瓣、阀杆分段提升式
4、阀门检验和试验：GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/F 1220-2007的规定
▲结构形式
▲应用规范
| 试验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体试验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 0.6 |
| 适用温度 | ≦450°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J21W-320PIII | SS304 | SS304 | SS304 | SS304 | 柔性石墨PTFE |
| J21W-320R III | SS304 | SS316 | SS316 | SS316 |

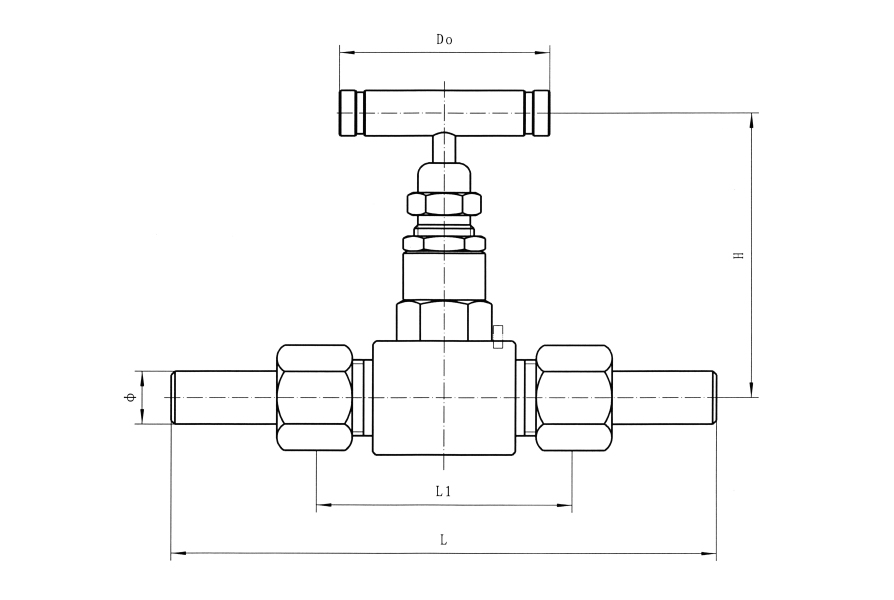

▲主要外形尺寸
| 规格 | M | Φ | L1 | L | H | Do | 重量(kg) |
| DN6 | M20×1.5 | Φ14×4 | 68 | 135 | 78 | 63 |
0.6 |
| DN10 | M20×1.5 | Φ16×4 | 60 | 135 | 78 | 63 | 0.6 |
注："III"不是材料代号，代表第三次结构改进
