▲应用规范
1、设计制造：GB/T12224-2005 JB/T3595-2002 JB/T7747-2010
2、连接形式：对焊式连接
3、结构特征：锥面活动阀瓣；球面密封；上阀杆螺纹
4、阀门检验和试验： JB/T9092-1999 JB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/F 1220-2007的规定
▲结构形式
1、本阀釆用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
2、采用硬质钴铬钨合金 钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度， 且介质冲刷时阀瓣做三维旋转，显著提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。
3、此阀主要应用电站一次门蒸气和热循环水等处。
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 0.6 |
| 适用温度 | ≦450°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J61H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J61W-320P | SS304 | SS304 | SS304 | SS304 | |
| J61Y-320V | 12CrMoV | 12CrMoV | 12CrMoV | 20# |

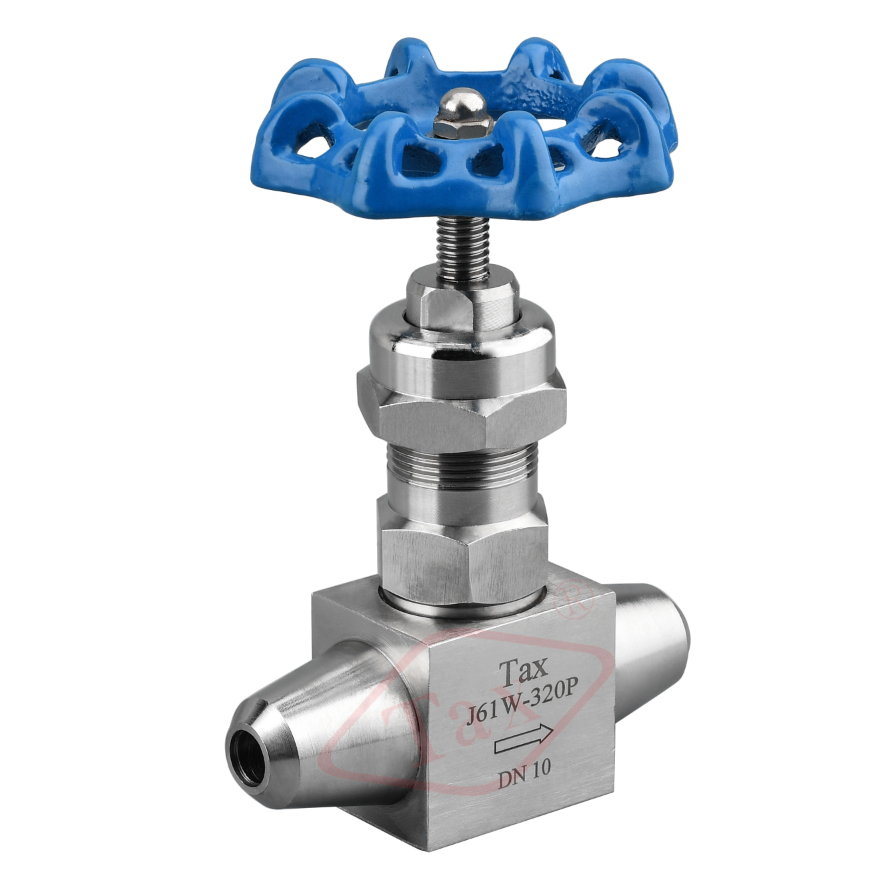

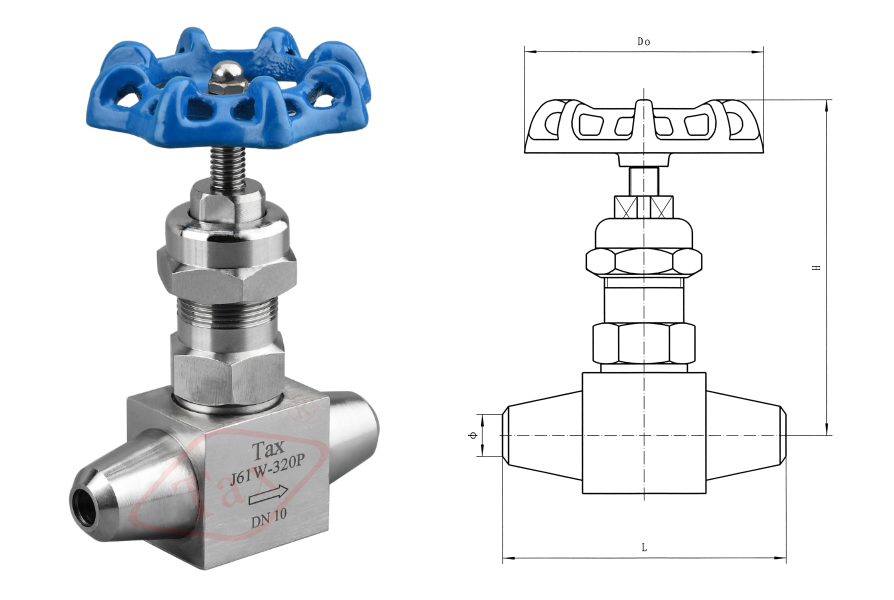

▲主要外形尺寸
| 规格 | Φ | L | H | Do | 重量(kg) |
| DN6 | Φ10 | 80 | 93 | 63 | 0.65 |
| DN10 | Φ14 | 96 | 110 | 78 | 1.0 |
| DN15 | Φ16 | 108 | 118 | 78 | 1.2 |
| DN20 | Φ20 | 117 | 134 | 100 | 1.75 |
| DN25 | Φ24 | 145 | 160 | 128 | 3.2 |
