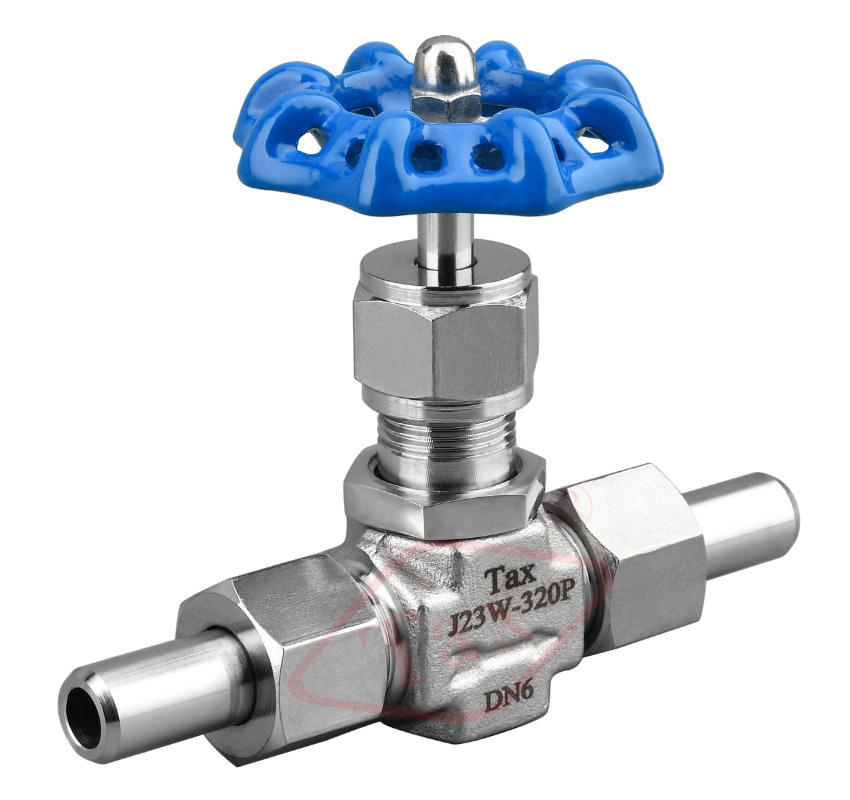

▲应用规范
1、设计制造：GB/T 12224-2005、JB/F 7747-2010
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；活动阀瓣
4、阀门检验和试验： GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定
▲结构形式
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 0.6 |
| 适用温度 | ≦450°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J23W-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 PTFE |
| J23W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

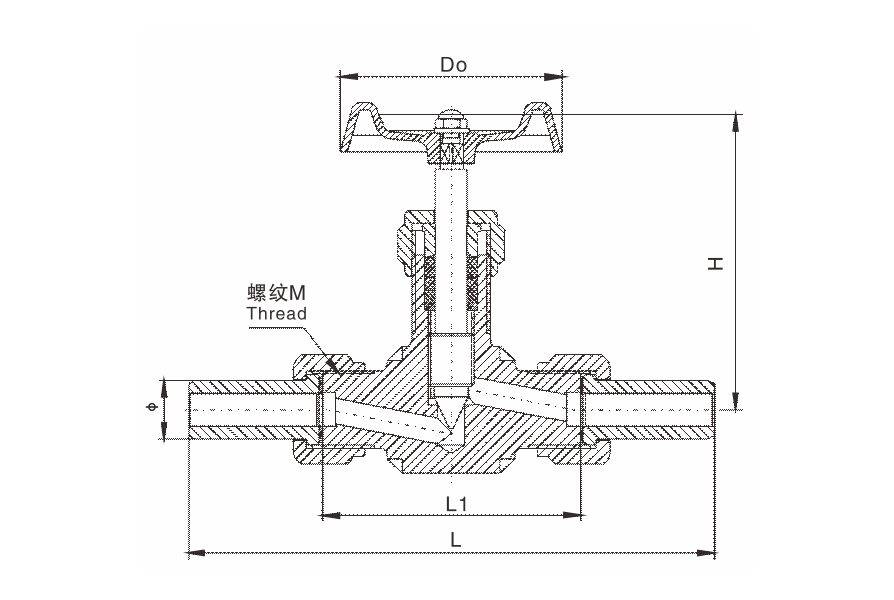

▲主要外形尺寸
| 规格 | M | Φ | L1 | L | H | Do | 重量(kg) |
| DN6 | M20×1.5 | Φ14×4 | 66 | 132 | 79 | 63 | 0.55 |
| DN10 | M20×1.5 | Φ18×4 | 72 | 149 | 96 | 78 | 0.85 |
| DN15 | M30×2 | Φ22×4.5 | 88 | 182 | 112 | 98 | 1.55 |
| DN20 | M36×2 | Φ28 × 5 | 94 | 189 | 120 | 110 | 2.35 |
| DN25 | M39×2 | Φ 32 × 5.5 | 102 | 206 | 140 | 128 | 3.05 |
