▲应用规范
1、设计制造：GB/T 12224-2005、JB/T 7747-2010
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；活动阀瓣
4、阀门检验和试验：GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定

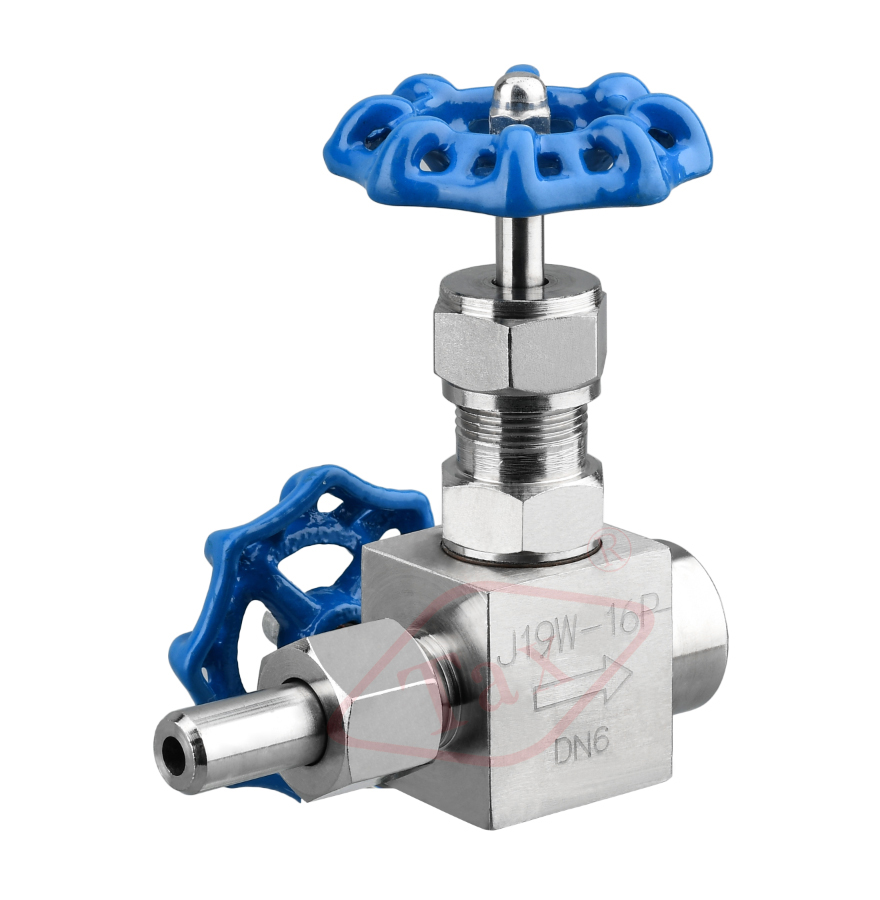

▲结构形式
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体试验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 0.6 |
| 适用温度 | ≦180°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J19H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 PTFE |
| J19W-160P | SS304 | SS304 | SS304 | SS304 |
▲主要外形尺寸
| 规格 | M | Φ | L | H | Do | 重量(kg) |
| DN6 | M20x1.5 | Φ14×4 | 108 | 94 | 63 | 0.9 |
