▲应用规范
1、设计制造：GB/T 12224-2005、JB/T 7747-2010
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定
▲结构形式
J49型压力计用截止阀的用途，工作原理技术性能和J29型压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接。
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 0.6 |
| 适用温度 | ≦180°C |
| 适用介质 | 水、蒸气、油品等 |

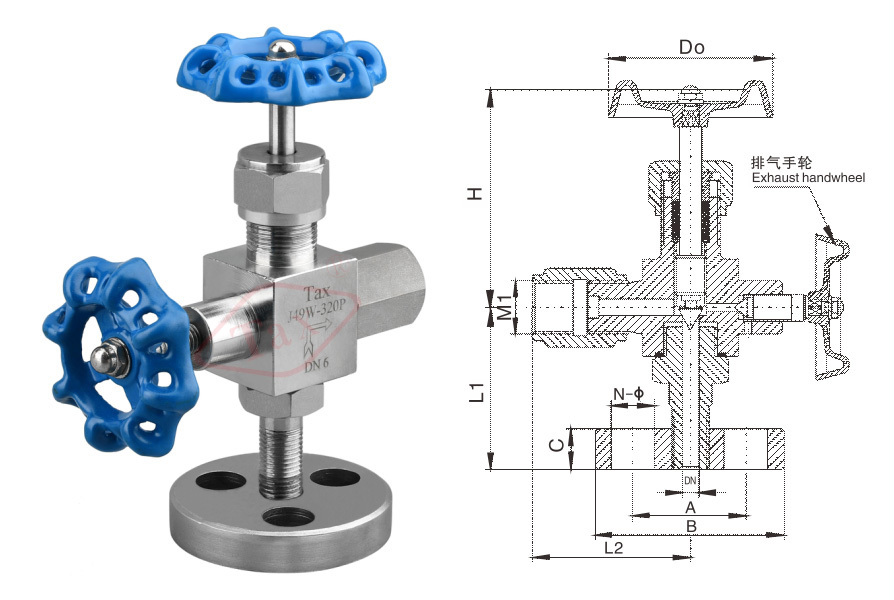

▲主要外形尺寸
| 规格 | M1 | A | B | C | N-Φ | L1 | L2 | H | Do | 重量(kg) |
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-Φ16 | 62 | 60 | 86 | 63 | 1.2 |
