▲应用规范
1、设计制造：GB/T 12224-2005、JB/T 7747-2010
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；活动阀瓣
4、阀门检验和试验：GB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定

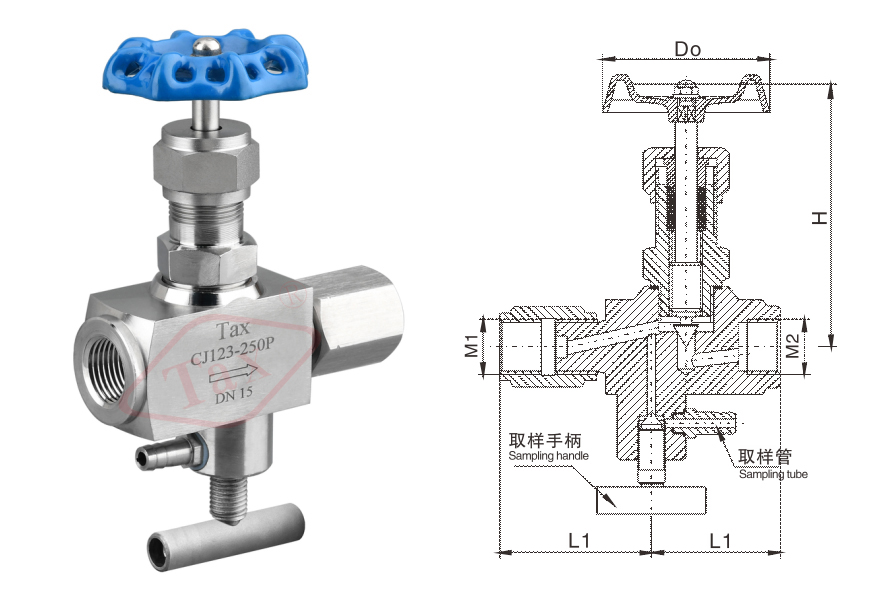

▲结构形式
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 25 |
| 壳体试验 |
37.5 |
| 密封试验 |
27.5 |
| 气压试验 | 0.6 |
| 适用温度 | ≦180°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| CJ23-64 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| CJ23W-64P | SS304 | SS304 | SS304 | SS304 |
▲主要外形尺寸
| 规格 | M1 | M2 | L1 | L2 | H | Do | 重量(kg) |
| DN6 | M20×1.5 | G1/2 | 50 | 46 | 93 | 63 | 1.05 |
