▲应用规范
1、设计制造：GB/T12224-2005、JB/T3595-2002、 JB/T7747-2010
2、连接形式：对焊式连接
3、结构特征：锥面活动阀瓣；上阀杆螺纹；带散热片
4、阀门检验和试验： JB/T9092-1999、JB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/F 1220-2007的规定

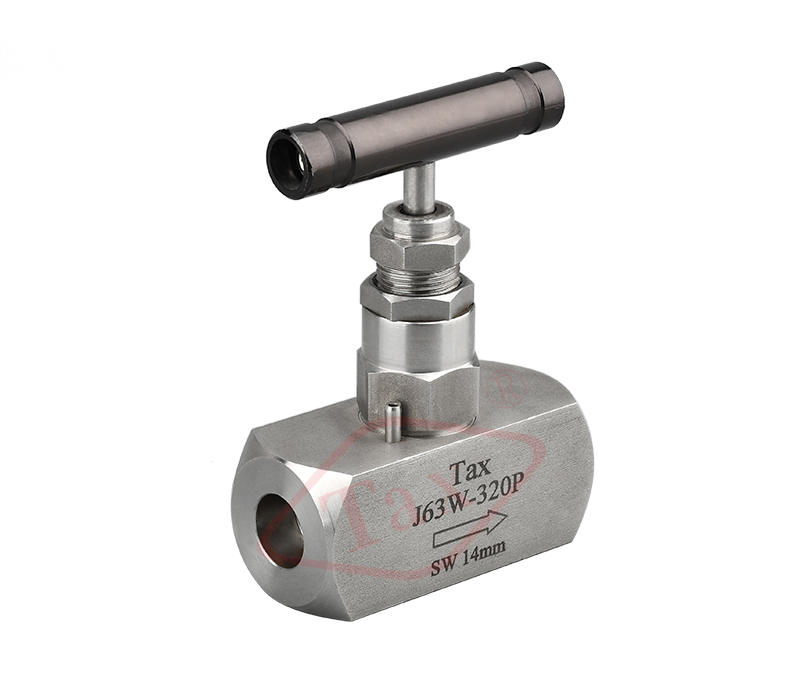

▲结构形式
▲应用规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 0.6 |
| 适用温度 | ≦450°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J61H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J61W-320P | SS304 | SS304 | SS304 | SS304 | |
| J61Y-320V | 12CrMoV | 12CrMoV | 12CrMoV | 20# |

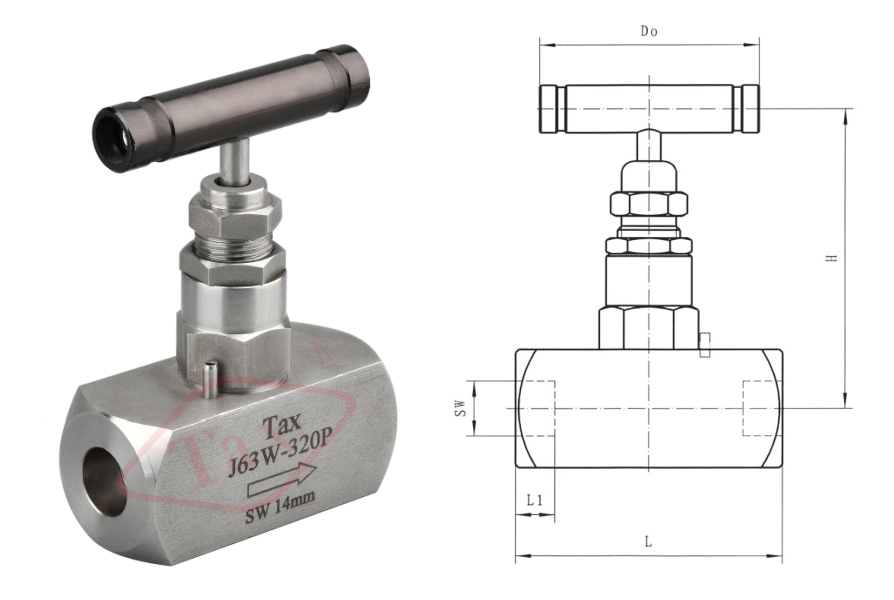

▲主要外形尺寸
| 规格 | SW | L1 | L | H | Do | 重量(kg) |
| DN6 | Φ14 | 10 | 68 | 78 | 63 | 0.5 |
| DN10 | Φ16 | 10 | 68 | 78 | 63 | 0.5 |
| DN15 | Φ22 | 10 | 80 | 95 | 80 | 1.0 |
| DN20 | Φ28 | 13 | 90 | 100 | 90 | 1.4 |
