▲应用规范
1、设计制造：GB/T12224-2005、JB/ T 8473- 1996
2、连接形式：法兰式连接
3、结构特征：锥面密封，活动阀瓣；
4、阀门检验和试验： JB/T 13927-2008
5、材料：碳钢按GB/T 12228-2006的规定、不锈钢GB/F 1220-2007的规定
▲结构形式

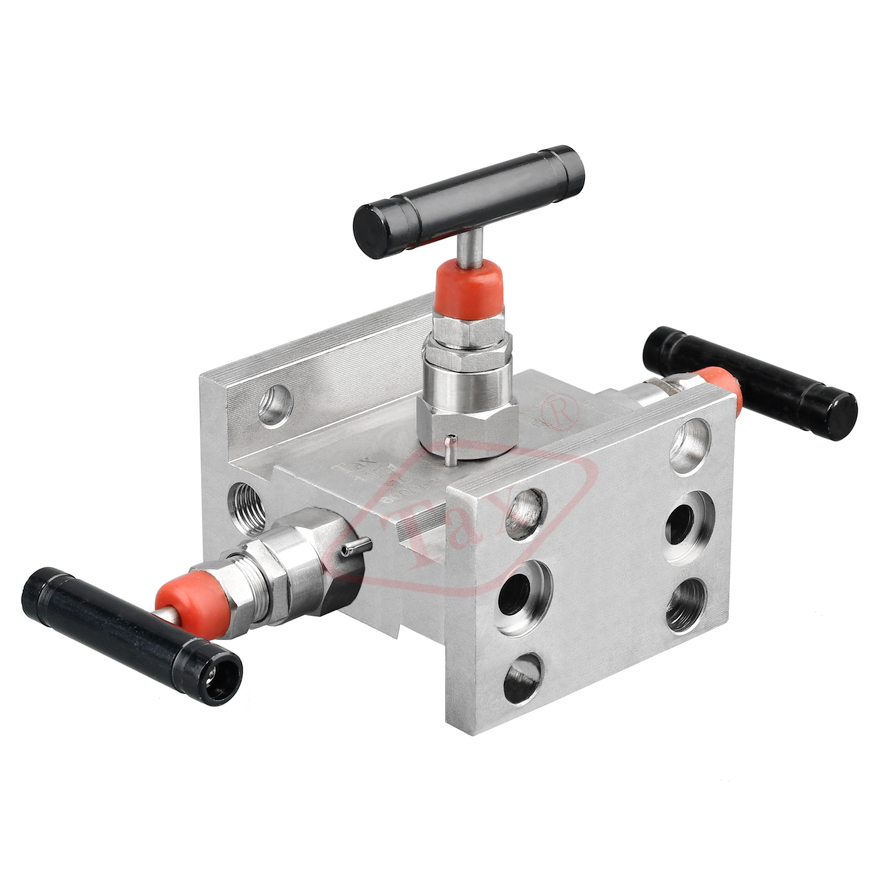

1151型三阀组适用于与美国罗斯蒙特公司的1151系列电容差压变送器产品配套，其作用是从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或断开，为1151电容变送器不可缺少的配件。
▲应用规范
| 试验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体试验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 0.6 |
| 适用温度 | ≤180°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|
1151-160P |
SS304 | SS304 | SS304 | SS304 | 柔性石墨 PTFE |
|
1151-160P |
SS316 | SS316 | SS316 | SS316 |
▲主要外形尺寸
| 规格 | A | A1 | B | B1 | N-Φ | N-M | 重量(kg) |
| DN6 | 54 | 54 | 41 | 41 | 4-Φ12 | 4-M10 | 2.2 |
